系统组成：

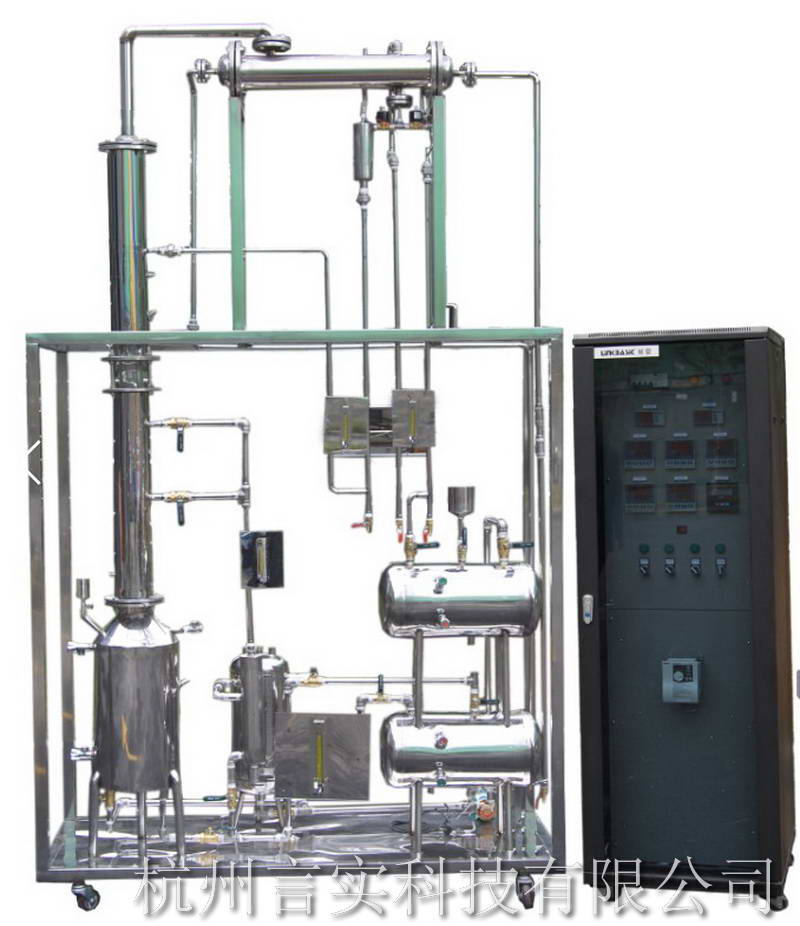

实验系统装置由筛板精馏塔实验对象、外配的不同功能的储罐及输送系统组成、筛板精馏塔智能仪表上位控制系统、上位控制系统及数据处理软件四部分组成。。。。。。。
装置功能：
1.了解板式精馏塔的结构，，，，，熟悉筛板连式续精馏塔的工作原理、基本结构及物料流程。。。。。。。
2.学会和掌握测定筛板式精馏塔的全塔效率和单板效率。。。。。。。
3.可以完成全回流和部分回流各种条件下精馏操作实验。。。。。。。
4.掌握精馏塔的操作方法。。。。。。。观察和测定筛板精馏塔中灵敏塔板的温度变化。。。。。。。
5.了解精馏塔控制时需要检测及控制的参数、检测位置、检测传感器及控制方法。。。。。。。
装置特点：
1.装置全部采用不锈钢材料制成并安装高硼硅玻璃视盅，，，，，能够在实验过程中使学生可清晰观察塔板上气─液传质过程的全貌，，，，，扩展学生的视野，，，，，提高实验教学效果。。。。。。。
2.设备操作弹性好，，，，，学生易于操作，，，，，且数据重现性良好。。。。。。。体系：乙醇-水，，，，，常压操作。。。。。。。测定全回流和部分回流的全塔效率、单板效率30－50%。。。。。。。
技术指标：
物料体系水-乙醇，，，，，塔顶产品浓度＞85%
塔釜加热功率：4.5KW，，，，，进料预热功率：1.2KW
进料流量：5-12L/h，，，，，升气量：＞4L/h
设备外形尺寸：1750×700×3300mm
