系统组成：

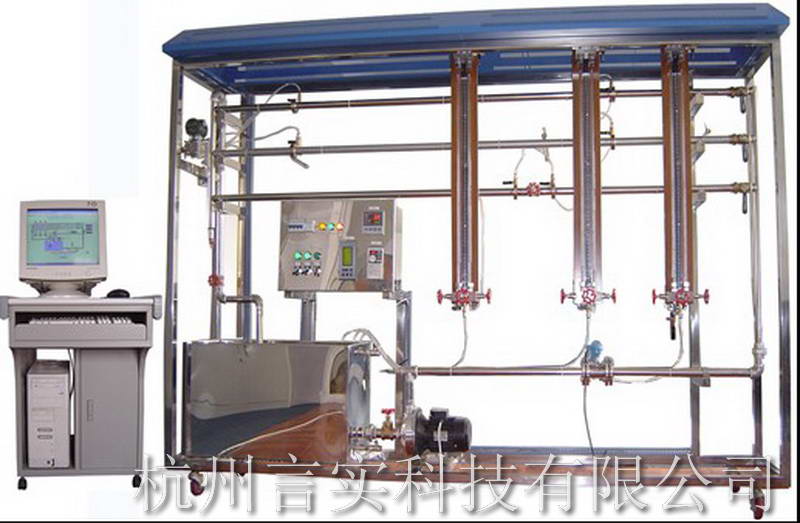

实验装置由阻力测定实验对象、电控箱、上位控制数据分析处理软件四部分组成。 。。 。。。。
装置功能：
1.实验装置能全面了解流体流动过程中所涉及的流体阻力实验方法、流量计、倒U型压差计及电容式差压变送器的操作使用方法。 。。 。。。。
2.管阻力（光滑管、粗糙管）局部阻力测定实验，，，，，喘流区λ与雷诺数Re的关系。 。。 。。。。
3.测定光滑管、粗糙管摩擦系数与雷诺数Re之间的关系。 。。 。。。。
4.测定阀门的局部阻力系数。 。。 。。。。
5.测量恒定转速下泵的扬程（H）、轴功率（N）以及总效率（η）泵特性曲线。 。。 。。。。
6.配置先进的数据监控和处理软件，，，，，界面友好、直观、丰富，，，，，能够实现手工和计算机自动采集两种操作方式。 。。 。。。。
7.设备框架和管道采用不锈钢制造，，，，，两种实验集成到一个设备中，，，，，整体紧凑美观可靠。 。。 。。。。
装置特点：
1.雷诺数的数据范围宽：4×103～7×104。 。。 。。。。
2.实验采用循环水系统，，，，，节约实验费用。 。。 。。。。整套设备出去特殊材料外均采用工业用304不锈钢制造，，，，，所以不锈钢设备均进行不锈钢精细抛光处理，，，，，体现了整个装置的工艺完美性。 。。 。。。。由于所有设备均采用不锈钢制造，，，，，从而彻底避免了设备的铁锈清理维护工作。 。。 。。。。
3.动力系统采用静噪性能优良、动态泵压性能稳定的轻型不锈钢卧式单级离心泵，，，，，实验动态压力稳定。 。。 。。。。
4.光滑管采用食品光滑管材料，，，，，粗糙管采用镀锌管，，，，，实验对比效果明显。 。。 。。。。
技术指标：
雷诺数Re：4×103～7×104，，，，，管径θ32mm
离心泵额定流量：6m3/h，，，，，扬程：17.8m
外形尺寸：2650×500×1950mm
