系统组成：
系统框架：钢质喷塑框架、两层设计、设计有安全楼梯、安全护栏、防滑板等。。。。。
系统静设备：不锈钢筛板精馏塔、不锈钢填料精馏塔、不锈钢蒸馏反应釜、不锈钢中和反应釜、再沸器、预热器、不锈钢冷却器、原料罐、回流罐、产品罐、真空罐、残液罐、高位槽、冷却水公用工程系统等。。。。。
系统动设备：原料液泵、冷却水泵、产品泵、残液泵、循环泵、外输泵、真空泵、搅拌电机、加热管等。。。。。
检测传感器：压力变送器、差压变送器、指针压力表、玻璃转子流量计、涡轮流量计、温度传感器等。。。。。
执行机构：三相可控硅调压模�？？？？？？椤⒌ハ嗫煽毓璧餮鼓？？？？？？？椤⒈淦灯鳌⒌餮狗У�。。。。。
控制柜系统：工业琴式盘台控制柜、带嵌入式电脑工位。。。。。
软件系统：实训操作监控软件、配套实验指导书、三维仿真操作考核软件。。。。。
设备主体：8000×2000×6500mm ，，，，，，，，整机采用304不锈钢制作 ，，，，，，，，钢制喷塑框架 ，，，，，，，，带三层操作平台 ，，，，，，，，有安全斜梯、护栏、防滑板等；；；；；
工艺设备系统：反应釜、中和釜、水泵、进料泵、冷却剂泵、萃取剂泵、进料泵、回流泵、真空泵、反应釜顶、冷凝柱反应釜顶冷凝器、冷却剂、冷却器筛板塔顶、冷凝器填料塔顶、冷凝器筛板精馏塔、填料精馏塔、凉水塔、缓冲罐、原料罐、反应釜顶、受液罐碱液罐、轻相罐、重相罐、回流罐、塔顶馏、出液罐萃取剂罐、筛板塔底罐、萃取剂、回收罐管道、阀门、法兰、管件；；；；；
仪控检测系统：双金属温度计、铂电阻、弹簧压力表、压力变送器、孔板流量计、玻璃转子流量计、差压变送器、液位计、可编程多回路控制器 、声光报警联锁装置、DCS控制系统。。。。。
装置功能：

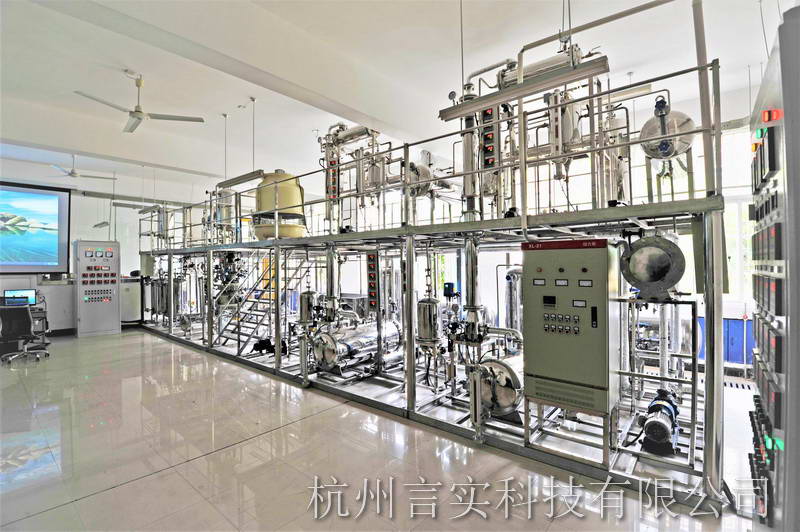

1.以乙酸乙酯的工厂主要装置为背景 ，，，，，，，，按一定比例缩小而设计制作 ，，，，，，，，装置采用以乙醇、乙酸为原料合成乙酸乙酯的直接酯化法工艺 ，，，，，，，，包含反应、中和及提纯等工段车间及DCS中控室。。。。。
2.可用DCS集散控制系统进行控制 ，，，，，，，，模拟现代化工厂的生产过程 ，，，，，，，，也可用数字仪表进行就地控制。。。。。
3.装置既可以整体运行 ，，，，，，，，也可以分单元独立运行 ，，，，，，，，既可以用真实物料运行 ，，，，，，，，也可以用替代物料运行。。。。。
4.反应釜及中和釜岗位实训内容：原料配料加料操作；；；；；后处理（中和）液配料加料操作；；；；；反应控制操作；；；；；搅拌器操作；；；；；反应回流操作；；；；；物料中和操作；；；；；物料出料操作等。。。。。
5.精馏岗位实训内容：筛板精馏塔及填料精馏塔操作；；；；；普通精馏、萃取精馏及反应精馏操作；；；；；常压精馏及减压精馏操作；；；；；回流及产品采出操作等。。。。。
6.换热岗位实训内容：列管换热器、板式换热器、夹套式换热器及蛇管式换热器操作；；；；；汽-水换热体系、空气-水换热体系、油-水换热体系及液-水换热体系操作等。。。。。
7.化工仪表岗位实训内容：流量计、液位计、变频器、差压变送器、热电阻、可编程多回路控制器、声光报警器、调压模�？？？？？？榧案骼嗑偷氐芍刚氡淼鹊氖褂�；；；；；单回路、串级控制和比值控制等控制方案的实施等。。。。。
8.对乙酸乙酯综合实训装置操作实训：开车准备、开车、正常操作、停车、事故处理、设备维护的实训操作。。。。。
技术指标：
工作电源：三相五线380V±5%、50Hz
外形尺寸：对象10000×2200×3200mm
控制柜：1650×1000×1300mm（2台）
整机容量：＜26KVA
