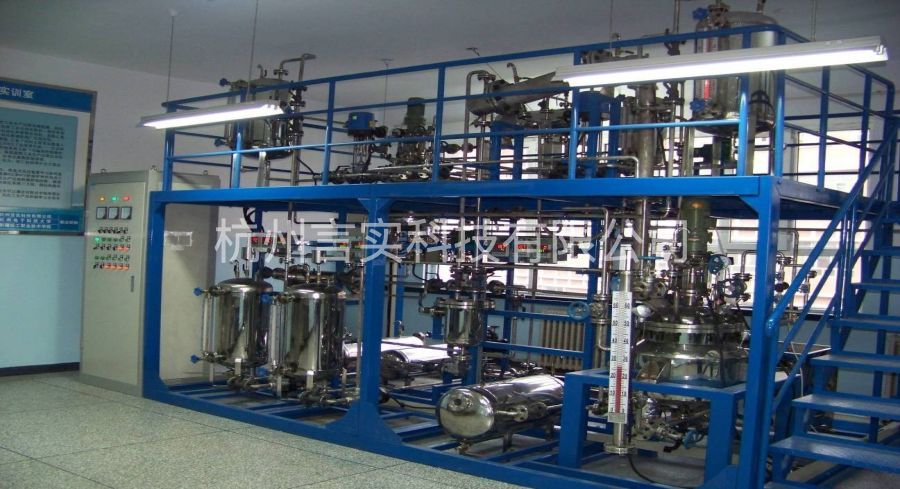

FYFSX-A反应釜单元操作实训装置
时间：2024-09-05 10:49:56 浏览次数：51
1、装置功能
（1）实训装置能够完成10项以上化学反应过程岗位操作技能训练，，，，，，其中包括化学反应岗位操作技能训练、原料输送岗位操作技能训练、化工仪表岗位操作技能训练和过程控制岗位操作技能训练。。。。。 。
（2）实训装置能够使学员了解热电阻温度计、转子流量计、液位计、压力计的结构和测量原理。。。。。 。
（3）实训装置能够使学员了解化学反应过程的原理和流程，，，，，，化学反应器操作及影响因素，，，，，，化学反应器的结构等，，，，，，以及维护保养化学反应器的知识。。。。。 。
（4）实训装置能够使学员了解化学反应器所需附属设备的结构、工作原理及其使用方法。。。。。 。
（5）实训装置能够实现手动和自动无扰切换操作，，，，，，并安装安全联锁� ；；；；；ず妥远ň爸�，，，，，，保证设备正常运行不出现安全事故。。。。。 。
（6）实训装置具有故障设置功能，，，，，，通过无线遥�？？？？ ？？仄饕畏⒊龉收细扇判藕�，，，，，，能使正常运行的装置出现真实异常现象，，，，，，培训学员发现、分析、排除工业生产过程故障的技能。。。。。 。
（7）实训装置提供数字通讯信号使计算机对现场数据进行采集、监测实训。。。。。 。
（8）实训装置使学员掌握化学反应方面的理论知识。。。。。 。
2、主要配置
（1）设备框架：整机采用钢质安装框架（两层设计，，，，，，一层平面方便操作、检修、出入，，，，，，二层有安全斜梯通上并有护栏、防滑花纹板），，，，，，防锈红丹底漆，，，，，，喷烤漆处理。。。。。 。
（2）机械设备配置：导热油膨胀槽：中和釜式反应器、釜式反应器、不锈钢竖式蒸馏柱、拌电机及机械密封、产品罐、导热油事故罐、凝液罐、冷凝器、不锈钢加热器、附属管道及阀门。。。。。 。
（3）动力输送设备：1#原料泵、2#原料泵、1#冷却泵、2#冷却泵。。。。。 。
（4）检测配置：配置温度、流量、压力、液位等检测仪表。。。。。 。
（5）就地智能仪表电器控制台：钢质喷塑琴式结构就地仪表电器操作台，，，，，，内安装漏电� ；；；；；た掌亍⒌缌餍吐┑绫 ；；；；；て鞒浞挚悸侨松戆踩 ；；；；；� ；；；；；同时每一组强电输出都有旋钮开关控制，，，，，，保证设备安全，，，，，，操作控制便捷 ；；；；；装有分相指示灯，，，，，，开关电源，，，，，，接触器，，，，，，固态继电器，，，，，，自锁开关，，，，，，塑铜线，，，，，，橡套线，，，，，，屏蔽线，，，，，，铝合金线槽等。。。。。 。
（6）操作员站上位监控计算机：品牌电脑、i5或以上的处理器、8G内存、1000G硬盘、 USB光电键鼠、22”液晶显示器。。。。。 。
