TXTSX-A吸收解吸单元操作实训装置
时间：2024-09-05 10:49:28    浏览次数：203

1、装置功能

（1）了解了解串级填料塔吸收/解吸装置的基本流程及设备结构和特点。。。。 。。。。

（2）能正确使用设备、仪表，，，，，，及时进行设备、仪器、仪表的维护与保养。。。。 。。。。

（3）能及时掌握设备的运行情况，，，，，，随时发现、正确判断、及时处理各种异常现象，，，，，，特殊情况能进行紧急停车操作。。。。 。。。。

（4）掌握填料吸收、解吸塔的基本操作、调节方法；；；；； ；；；比较不同温度、对解析的影响；；；；； ；；；比较不同填料，，，，，，常压及带压对吸收的影响。。。。 。。。。

（5）了解吸收、解吸总传质系数的意义。。。。 。。。。

（6）了解影响吸收解吸的主要因素。。。。 。。。。

（7）学会做好开车前的准备工作。。。。 。。。。

（8）正� ？？？ ？？？�，，，，，，按要求操作调节到指定数值。。。。 。。。。

（9）完成水吸收空气中CO2操作，，，，，，分析吸收前后的浓度，，，，，，并计算传质系数、传质单元高度。。。。 。。。。

（10）完成空气解吸水中CO2操作，，，，，，分析解析前后的浓度。。。。 。。。。

（11）并计算传质系数、传质单元高度。。。。 。。。。

（12）能进行故障点的排除工作。。。。 。。。。

（13）正常停车。。。。 。。。。

（14）了解掌握工业现场生产安全知识。。。。 。。。。

2、主要配置

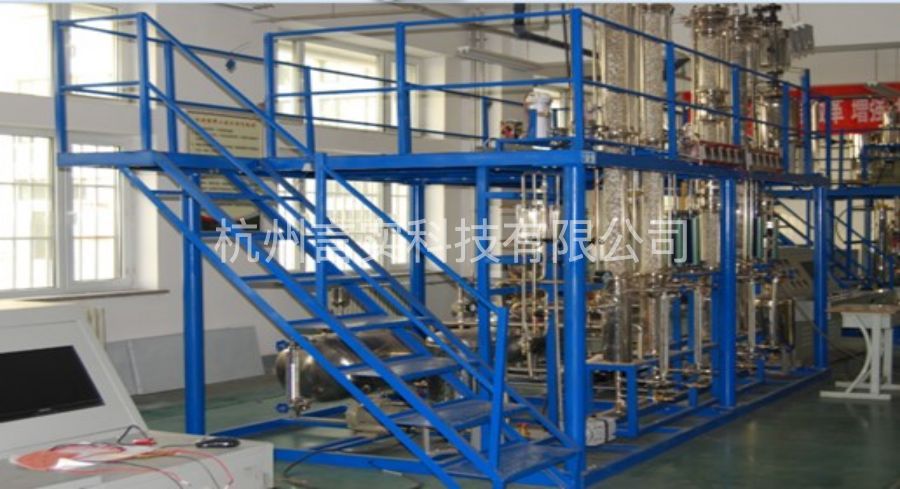

（1）设备框架：整机采用钢质安装框架（两层设计，，，，，，一层平面方便操作、检修、出入，，，，，，二层有安全斜梯通上并有护栏、防滑花纹板），，，，，，防锈红丹底漆，，，，，，喷烤漆处理。。。。 。。。。

（2）系统可进行双塔串联（吸收和解析塔）操作，，，，，，又可进行吸收、解析的单塔操作。。。。 。。。。

（3）机械设备配置：吸收解析塔体、空气缓冲罐、吸收液存储罐、解析液存储罐，，，，，，附属管道及阀门。。。。 。。。。

（4）动力输送设备：高效低噪漩涡风机、不锈钢离心泵、电磁空气泵。。。。 。。。。

（5）检测配置：吸收液流量控制，，，，，，解析液流量控制，，，，，，吸收/解析风机空气流量检测控制；；；；； ；；；CO2流量检测，，，，，，吸收及检测温度检测。。。。 。。。。流量检测：自动检测及就地检测冗余设置。。。。 。。。。

（6）分析仪器：CO2在线浓度分析仪

（7）就地智能仪表电器控制台：钢质喷塑琴式结构就地仪表电器操作台，，，，，，内安装漏电�；；；；； ；；；た掌亍⒌缌餍吐┑绫；；；；； ；；；て鞒浞挚悸侨松戆踩；；；；； ；；；�；；；；； ；；；同时每一组强电输出都有旋钮开关控制，，，，，，保证设备安全，，，，，，操作控制便捷；；；；； ；；；装有分相指示灯，，，，，，开关电源，，，，，，接触器，，，，，，固态继电器，，，，，，自锁开关，，，，，，塑铜线，，，，，，橡套线，，，，，，屏蔽线，，，，，，铝合金线槽等。。。。 。。。。

（8）操作员站上位监控计算机：品牌电脑、i5或以上的处理器、8G内存、1000G硬盘、 USB光电键鼠、22”液晶显示器。。。。 。。。。

3、电气控制柜功能及组成

 电气控制柜采用工业控制机柜，，，，，，能对对象设备控制，，，，，，包含对象设备的设备1个单相220V250W风机、1个三相380V370W风机、2个三相380V370W水泵控制。。。。 。。。。电气控制柜基本组成如下：

（1）机柜：工业控制机柜：高*宽*深：2100*800*600mm，，，，，，1台；；；；； ；；；

（2）空气开关：4P，，，，，，40A，，，，，，配套漏电�；；；；； ；；；て�，，，，，，1个；；；；； ；；；3P，，，，，，32A，，，，，，1个；；；；； ；；；2P，，，，，，16A，，，，，，2个；；；；； ；；；

（3）电压表：6L2，，，，，，0~450V，，，，，，6个；；；；； ；；；

（4）电流表：6L2，，，，，，5A，，，，，，3个；；；；； ；；；

（5）旋钮开关：2� ？？？ ？？？サ�，，，，，，3个；；；；； ；；；

（6）带灯启动按钮：1� ？？？ ？？？サ�，，，，，，带绿灯，，，，，，供电220V，，，，，，6个；；；；； ；；；

（7）带灯停止按钮：1� ？？？ ？？？サ�，，，，，，带绿灯，，，，，，供电220V，，，，，，6个；；；；； ；；；

（8）指示灯：绿色，，，，，，供电220V，，，，，，4个；；；；； ；；；红色，，，，，，供电220V，，，，，，1个；；；；； ；；；黄色，，，，，，供电220V，，，，，，1个；；；；； ；；；

（9）交流接触器：18A，，，，，，5个；；；；； ；；；

（10）闪光报警仪:8路报警信号输入，，，，，，带声光提醒，，，，，，带消音及测试接口，，，，，，1台；；；；； ；；；

（11）端子排、导轨、线槽、导线等柜内配件，，，，，，1套。。。。 。。。。

4、软件运行环境

 （1）MCGS软件运行环境：操作系统：win10；；；；； ；；；显示器分辨率：1080P（1920*1080）；；；；； ；；；

 （2）DCS监控软件运行环境：操作系统：win10；；；；； ；；；显示器分辨率：1080P（1920*1080）；；；；； ；；；

 （3）数据处理软件运行环境：操作系统：win10；；；；； ；；；显示器分辨率：1080P（1920*1080）。。。。 。。。。

5、监控及数据处理软件功能

软件能进行装置在线监控及数据处理要求，，，，，，对现有装置进行监控，，，，，，并能进行数据处理，，，，，，能完成吸收操作实训、解吸操作实训、流量控制、历史数据、历史曲线等。。。。 。。。。软件包含如下软件：

 （1）MCGS监控软件进行监控；；；；； ；；；

 （2）DCS监控软件进行监控；；；；； ；；；

 （3）数据处理软件进行数据处理。。。。 。。。。
