1、装置功能

（1）了解流体输送各部件的作用、了解流体输送的结构和特点、了解流体输送的工作流程。。。。。

（2）解流体输送中离心泵输送、旋涡泵输送、真空输送及压力等输送方式的特点及优缺点。。。。。

（3）掌握流体输送的基本操作、调节方法、了解影响流体输送的主要影响因素。。。。。

（4）掌握流体输送中常见异常现象及处理方法。。。。。

（5）掌握流体输送的操作。。。。。

（6）能正确使用设备、仪表，，，，，，及时进行设备、仪器、仪表的维护与保养。。。。。

（7）学会做好开车前的准备工作。。。。。

（8）正常浚�？？？？？？担�，，，，按要求操作调节到指定数值。。。。。

（9）能及时掌握设备的运行情况，，，，，，随时发现、正确判断、及时处理各种异常现象，，，，，，特殊情况能进行紧急停车操作。。。。。

（10）能掌握现代信息技术管理能力，，，，，，应用计算机对现场数据进行采集、监控。。。。。

（11）能完成流体流动阻力特性测定实验。。。。。

（12）能完成离心泵特性曲线测定实验。。。。。

（13）能完成离心泵汽蚀、气缚实验。。。。。

（14）能完成离心泵串、并联实验。。。。。

（15）能完成流量计校核实验。。。。。

（16）能完成旋涡泵输送、真空输送及压力输送等实验。。。。。

（17）正确填写生产(实验)记录，，，，，，及时分析各种数据。。。。。

（18）正常停车。。。。。

（19）了解掌握工业现场生产安全知识。。。。。

2、主要配置

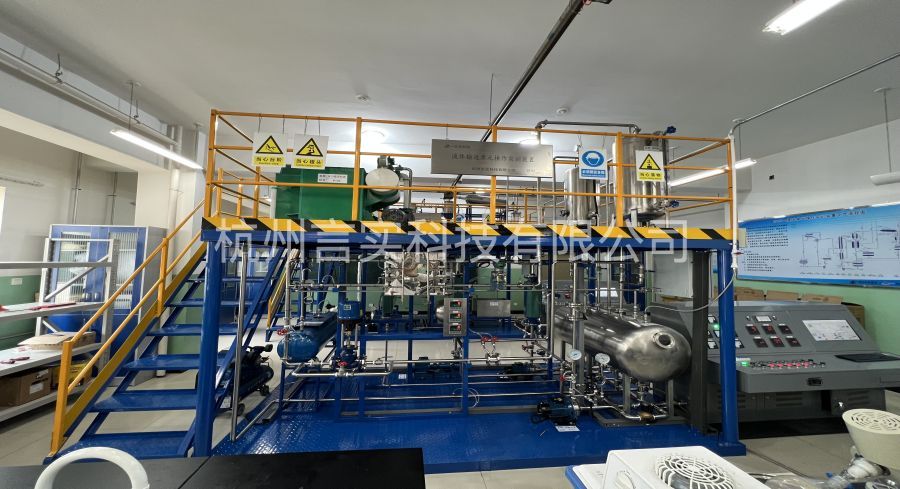

（1）设备框架：整机采用钢质安装框架（两层设计，，，，，，一层平面方便操作、检修、出入，，，，，，二层有安全斜梯通上并有护栏、防滑花纹板），，，，，，防锈红丹底漆，，，，，，喷烤漆处理。。。。。

（2）机械设备配置：低位水槽储罐、压缩空气缓冲罐、高位水槽储罐，，，，，，真空缓冲罐，，，，，，附属管道及阀门。。。。。

（3）动力输送设备：不锈钢离心泵，，，，，，容积式输送旋涡泵，，，，，，真空水力喷射机组，，，，，，空气输送压缩机。。。。。

（4）检测配置：离心泵输送流量检测控制，，，，，，真空输送流量检测控制；；；；；容积式输送旋涡流量检测，，，，，，压力输送流量检测，，，，，，离心泵输送液体温度检测，，，，，，离心泵输送泵前负压、泵出口压力检测，，，，，，阻力（光滑、粗糙管、局部阻力）压损检测。。。。。流量检测仪表需有：涡轮流量计、孔板流量计、玻璃转子流量计，，，，，，高压玻璃转子流量计。。。。。离心泵输送的压力及流量自动检测及就地检测冗余设置。。。。。

（5）就地智能仪表电器控制台：钢质喷塑琴式结构就地仪表电器操作台，，，，，，内安装漏电保唬�；；；た掌亍⒌缌餍吐┑绫；；；；；て鞒浞挚悸侨松戆踩；；；；；ぃ唬�；；；同时每一组强电输出都有旋钮开关控制，，，，，，保证设备安全，，，，，，操作控制便捷；；；；；装有分相指示灯，，，，，，开关电源，，，，，，接触器，，，，，，固态继电器，，，，，，自锁开关，，，，，，塑铜线，，，，，，橡套线，，，，，，屏蔽线，，，，，，铝合金线槽等。。。。。

（6）操作员站上位监控计算机：品牌电脑、i5或以上的处理器、8G内存、1000G硬盘、 USB光电键鼠、22”液晶显示器。。。。。

3、电气控制柜功能及组成

电气控制柜采用工业控制机柜，，，，，，能对对象设备控制，，，，，，包含对象设备的设备2台三相380V550W离心泵、1台三相380V1100W漩涡泵、1个三相380V2000W空压机、1个三相380V1500W真空机组控制。。。。。电气控制柜基本组成如下：

（1）机柜：工业控制机柜：高宽深：2100800600mm，，，，，，1台；；；；；

（2）空气开关：4P，，，，，，40A，，，，，，配套漏电保唬�；；；て鳎�，，，，1个；；；；；3P，，，，，，32A，，，，，，1个；；；；；2P，，，，，，16A，，，，，，2个；；；；；

（3）电压表：6L2，，，，，，0~450V，，，，，，7个；；；；；

（4）电流表：6L2，，，，，，5A，，，，，，2个；；；；；

（5）旋钮开关：2常浚�？？？？？？サ悖�，，，，3个；；；；；

（6）带灯启动按钮：1常浚�？？？？？？サ悖�，，，，带绿灯，，，，，，供电220V，，，，，，6个；；；；；

（7）带灯停止按钮：1常浚�？？？？？？サ悖�，，，，带绿灯，，，，，，供电220V，，，，，，6个；；；；；

（8）指示灯：绿色，，，，，，供电220V，，，，，，3个；；；；；红色，，，，，，供电220V，，，，，，1个；；；；；黄色，，，，，，供电220V，，，，，，1个；；；；；

（9）交流接触器：18A，，，，，，5个；；；；；

（10）闪光报警仪:8路报警信号输入，，，，，，带声光提醒，，，，，，带消音及测试接口，，，，，，1台；；；；；

（11）端子排、导轨、线槽、导线等柜内配件，，，，，，1套。。。。。

4、软件运行环境

（1）MCGS软件运行环境：操作系统：win10；；；；；显示器分辨率：1080P（1920*1080）；；；；；

（2）DCS监控软件运行环境：操作系统：win10；；；；；显示器分辨率：1080P（1920*1080）；；；；；

（3）数据处理软件运行环境：操作系统：win10；；；；；显示器分辨率：1080P（1920*1080）。。。。。

5、监控及数据处理软件功能

软件能进行装置在线监控及数据处理要求，，，，，，对现有装置进行监控，，，，，，并能进行数据处理，，，，，，能完成离心泵特性曲线测定、流体流动阻力特性测定实验、流量计校核实验、离心泵串并联实验、液位控制实验、流量控制实验、压力输送实验、真空输送实验、漩涡泵输送实验等。。。。。软件包含如下软件：

（1）MCGS监控软件进行监控；；；；；

（2）DCS监控软件进行监控；；；；；

（3）数据处理软件进行数据处理。。。。。
